ATmega8u2仕様 AE-ATmega基板 初号機完成 madoelec仕様じゃ無いです。

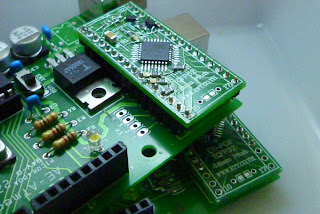

先日作りかけて、部品変更で、宙ぶらりんになってたAE-ATmega基板を完成させました。
こうゆう風にも出来ると言う参考までに見て下さい。
LEDは白くしてしまった。動作中です。

この前の試作からちょっとmega8u2のハイトが高いです。

mega8u2の18pFコンデンサが小さくて苦労しました。
キットでは大きくなりました。

試作よりはかなりスッキリしました。

このタイプはmega8u2が外せます。

秋月の低ハイトソケット使ってます。

シールドに当たりません。

試作機は、直付けですからハイト低いです。
TxRxLEDの搭載位置が違います。
X3端子は、DFUスイッチ等に使えます。

三端子レギュレーターが手持ちのです。

電解コンデンサはSMD用を無理矢理乗せてます。
UNO定格の47UF x2にしてみました。


仕様が変わるって事で、しばらく放置されてしまったので、残りの部分は、私流で組み上げてしまいました。当然UNOとして動作します。

今回は、madoelecセレクション部品キットと仕様が違うので、混乱しますから、作り方説明しません。

これ欲しい方居ますか?

初号機売ります。

来週火曜日まで、メール入札します。オークション形式
最低価格、1500円より。+カンパ
仕様 ATmega8u2 16Mhz  USB-RS / ATmega328P optiboot 32256B Free 16Mhz
USB電源および、ピンソケットからの外部電源手動切り替え。最大15V 出力5V1A
USB部ポリスイッチ 500mA保護ヒューズ付き。
  動作確認済み。

入札メールアドレス comopy(@)gmail.com
受付期間 2011/01/18 23:59

よろしくお願いいたします。あと2-3台組む事になりそうなので、そんなに一杯有ってもと言う状況ですので、ご支援ご協力をお願いいたします。

追記 発送はExpack 3センチまで、350円かかります。UFJかゆうちょの振り込みを受け付け出来ます。
