PEKE PROVA-a0です。

間違えて組んだんですが、mega32u2+mega328Pです。
DFUしたい場合、真ん中の列一番ブレッドボード寄りのピンにSW付けて
GNDに落とすようにします。


標準じゃないけど・ソケットフル装備
ピンのフェイルセーフが欲しい場合、A0からの列を、15本にして、
中間の空白一本を何かで穴埋めしてキーにします。
６＋１(key)＋８と言う配列にします。
同じ方のC基板シールドなら、逆差ししても刺さらなくなります。

RXTXのLEDは、二個入ってるやつ使えました。

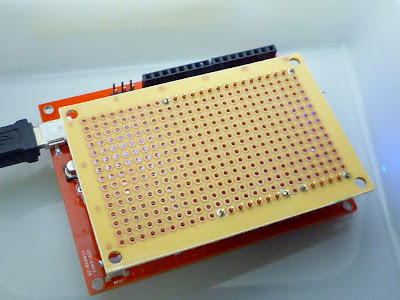

60円C基板シールド

ちゃんと入ってます。

この構造なので、別に、ピンソケットで無く、丸ピンでもOKです。
ハイト下げたりも可能ですね。


結構微妙なもんなんですね・・良かれと思って付けてくれた、コンデンサのお陰で、リセットかからず・・朝までかかってしまいました。

目玉のRGB LEDは、普通に1KΩ3個だと苦労するので、（つまり、５０／５０／５０で大体白くならないと）

やっぱり修正点はいくつか有りますね。

いくつか部品が足らない事が判明・･特に2012の1KΩの残が無いーーー

コメント

  1. Shin2011年3月5日 10:35

    momoです。
    カッコいー。基板の赤も。
    mega32u2からジャンパーが飛んでるよな。。

    返信削除
  2. COMOP2011年3月5日 10:52

    ばれました・・3カ所間違ってました。
    さあ、どうしよう。
    とりあえず、「ダサイ」とは言われないで済んで良かった。

    返信削除

コメントを投稿
